21米臂架泵

更新时间:2015-08-04 14:58:25点击次数:2059次字号:T|T
相关介绍

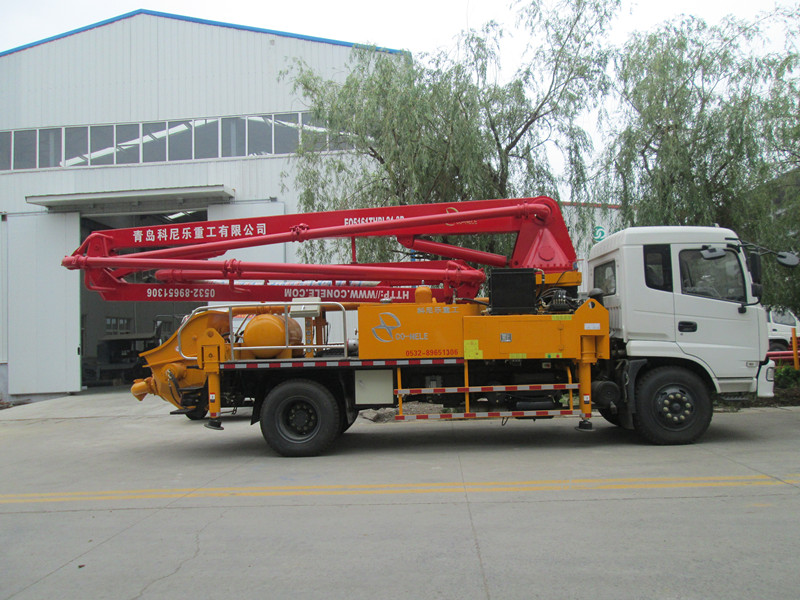

21米东风底盘的臂架泵

一、底盘 CHASSIS

EQ5161THB

1

底盘型号        Chassis model

EQ5161TZZKJ

2

尾气排放标准     Tail Gas Exhaust Standard

IV

3

发动机型号       Engine Type

YC6J180-46

4

发动机功率Engine Power

132kw

5

发动机排量       Engine Displacement

6494ml

6

驱动方式          Drive Type

4*2

7

轴距              Wheel Base

4700mm

8

行驶速度  mAX.Travel Speed

80km/h

9

小转弯半径min.Turning Radius

8.2m

10

整车接近/远离角Approach/Departure Angle

26°/13°

11

轮胎规格           Tyre Type

8.25R20

二、臂架系统 BOOm SYSTEm

1

臂架垂直高度max.vertical Reach

21.1m

2

臂架水平布料半径max.horizontal Reach

17.5m

3

布料深度          Reach depth

7.5m

4

臂架打开高度   Unfolding Height

10.1m

5

节臂长(mm)

6.67m

6

第二节臂长(mm)

5.73m

7

第三节臂长(mm)

4.61m

8

第四节臂长(mm)

-

9

第五节臂长(mm)

-

10

第六节臂长(mm)

-

11

各节臂转动角度       Arm Section Articulation

90/180/180

12

臂架控制模式        Boom Control mode

手动、有线、无线遥控系统manual,wire and wireless remote control are all available

13

臂架折叠方式        Boom Type

M

14

转塔旋转角度     Slewing Range

365°

15

前支腿横跨距离     Front Outriggers Spread

4024mm

16

后支腿横跨距离      Rear Outriggers spread

3100mm

17

前后支腿纵向距离(mm)

4024×3100

18

支腿打开方式        Legs Open

X

19

尾胶管长度          End Hose Length

3m

20

混凝土输送管直径     Arm Attached Pipeline Diameter

125mm

21

臂架钢材           Boom Steel

900#

三、电气控制系统ELECTRICAL CONTROL SYSTEm

1

控制电源          Power Supply

底盘自带电源

2

控制模块        Control module

西门子

3

工作电压        Working Voltage

DC24V

4

固态继电器品牌           Relay

西门子

5

传感器     Proximity Switch

图尔克

6

无线遥控器品牌     Wireless Remote Controller

HBC

7

PLC模块(控制器)品牌        PLC module

西门子

四、液压传动系统HYDRAULIC SYSTEm

1

液压系统类型   Hydraulic System Type

开式open loop

2

系统工作压力      System Working Pressure

32mPA

3

主液压油泵品牌         main Hydraulic Pump

日川

4

主油泵型号         main Hydraulic Pump Type

川崎140

5

主油泵排量         main Hydraulic Pump Displacement

140ml/r

7

主电液换向阀品牌       main Electro-Hydraulic Valve

伊顿

8

吸、回油滤芯品牌         Oil Suction&Return Filter

9

臂架多路阀品牌       multi-Way Valve

沃尔夫

10

臂架平衡阀品牌        Boom Counterbalance Valve

11

臂架油泵品牌

12

支腿多路阀品牌       multi-Way Valve

13

油缸液压密封件品牌    Hydraulic Seals

美国派克Parker

14

液压胶管品牌   Hydraulic Hose

意大利玛努利mANUL

15

液压油箱容积   Hydraulic Oil Tank Capacity

600L

16

液压油冷却方式    Hydraulic Oil Cooling

风冷Air cooling

17

高低压切换阀        High And Low Pressure Exchanger

可选配available

18

主油缸内径/行程Hydraulic Cylinder Bore/Stroke

Φ125*1400mm

19

分动箱品牌          PTO Box

株齿

20

回转减速机品牌       Turret Reducer

宁波中意

21

软管接头品牌       Hose Joint

玛努利

22

压力计品牌      Pressure Gauge

五、清洗系统

1

水箱容积          Water Tank Capacity

500L

六、尺寸&重量 DImENSIONS&WEIGHT

1

整车总长约(mm          Overall Length

9630mm

2

整车总宽约(mm           Overall Width

2480mm

3

整车总高约(mm      Overall Height

3423mm

4

整车质量约(T)     Total Weight

15000KG

5

单独上装重量约(T)

6

单独上装外形尺寸约(mm

七、泵送系统 PUmPING SYSTEm

1

混凝土分配阀形式    Concrete Valve

S/S Valve

2

混凝土活塞品牌    Concrete Piston

3

混凝土输送速度max.Concrete Output

高压/低压:50/80m³/h

4

混凝土出口压力max.Concrete Pressure

高压/低压:13/7.5MPa

5

分配阀换向次数Hydraulic Strokes

高压/低压:19/32min-1

6

输送缸内径/行程Concrete Cylinder Bore/Stroke

Φ200*1400mm

7

上料高度(mm        Hopper Charge Height

1540mm

8

料斗容积       Concrete Hopper Capacity

0.55m³

9

可泵送混凝土塌落度Concrete Slump

120-230mm

10

允许骨料尺寸(mm max. aggregate dimension

40mm
