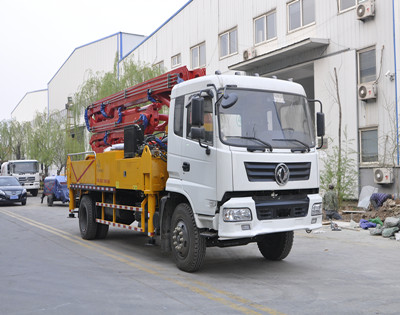

型号Model

KNL5161THB25X-4M

项目

单位

值

泵送系统Pumping system

最大理论输送量(高压/低压)Max. Theor. output(high/low pressure)

m3/h

50/80

混凝土最大出口压力(高压/低压) Max. Theor. concrete output Pressure(high/low pressure)

MPa

13/7.5

额定工作压力   Rated working pressure

MPa

32

泵送频率(高压/低压) Pumping frequency(high/low pressure)

min-1

19/26

料斗容积   Hopper capacity

L

450

上料高度 Filling height

mm

1450

液压系统型式 Hydraulic system type

开式 Open loop

分配阀形式Distribution valve

S管阀 S valve

油缸缸径×行程    Oil cylinder dia.×stroke

mm

Φ125×1650

混凝土缸径×行程Concrete cylinder dia.×stroke

mm

φ200×1650

液压油冷却Hydraulic oil cooling

风冷Air cooling

推荐塌落度 Recommended concrete slump

cm

12~23

最大骨料尺寸    Max. aggregate dimension

mm

40

臂架Placing boom

结构形式 Structure type

25-4M

最大布料高度 Placing depth

m

25

最大布料半径 Horizontal distance

m

21

最大布料深度 Placing depth

m

14.4

回转角度Slewing angle

365°

输送管直径  Pipe diameter

mm

125

末端软管长度End hose length

mm

3000

臂架最小打开高度Min. height of opening placing boom

mm

6410

支腿跨距（前×后×纵向）Outriggers span (front×rear×side)

mm

5510×4710×6194

底盘及整车Chassis and the whole machine

底盘型号Chassis model

EQ5161TZZKJ（东风）

轴距 Wheelbase

mm

5200

发动机型号Engine type

YC6J180-46

发动机最大功率 Engine power

kW/(r/min)

132kw/2200r/m

尾气排放标准Tail gas exhaust standard

国IV

整车质量  Total weight

kg

15800

整车外形尺寸(长×宽×高) Overall dimensions

mm

9800x2480x3535

其它Others

润滑方式Lubrication mode

手动液压两用同步润滑泵

液压油箱容积 Oil tank volume

L

600

控制方式Control mode

手动+遥控Manual＋remote control

压力水箱最大压力  Maximum water pressure

MPa

0.8

水箱容量  Water tank volume

L

500

混凝土管清洗方式Pipe cleaning mode

水洗/干洗Water cleaning/dry cleaning

臂架控制模式        Boom Control mode

手动、无线遥控系统

臂架折叠方式        Boom Type

R

转塔旋转角度     Slewing Range

365°

支腿打开方式        Legs Open

X型申宿支腿

尾胶管长度          End Hose Length

3m

控制电源          Power Supply

底盘自带电源

控制模块        Control module

德国西门子

工作电压        Working Voltage

DC24V

固态继电器品牌           Relay

欧姆龙

接近开关品牌      Proximity Switch

法国斯耐德

无线遥控器品牌     Wireless Remote Controller

国产比例遥控器

PLC模块（控制器）品牌        PLC module

德国西门子

液压系统类型   Hydraulic System Type

开式open loop

系统工作压力      System Working Pressure

32mPA

主液压油泵品牌         main Hydraulic Pump

川崎

主油泵型号         main Hydraulic Pump Type

H3V140

主油泵排量         main Hydraulic Pump Displacement

140ml/r

主电液换向阀品牌       main Electro-Hydraulic Valve

美国伊顿

臂架多路阀品牌       multi-Way Valve

意大利

臂架平衡阀品牌        Boom Counterbalance Valve

进口

臂架油泵品牌

国产

支腿多路阀品牌       multi-Way Valve

台湾

安全阀品牌         Pressure Relief Valve

美国伊顿

油缸液压密封件品牌    Hydraulic Seals

美国派克Parker

液压胶管品牌   Hydraulic Hose

意大利玛努利mANUL

液压油箱容积   Hydraulic Oil Tank Capacity

600L

液压油冷却方式    Hydraulic Oil Cooling

风冷Air cooling

高低压切换阀        High And Low Pressure Exchanger

手动

主油缸内径/行程Hydraulic Cylinder Bore/Stroke

Φ125*1650mm

分动箱品牌          PTO Box

国产

回转减速机品牌       Turret Reducer

国产

压力计品牌      Pressure Gauge

国产
