型号Model

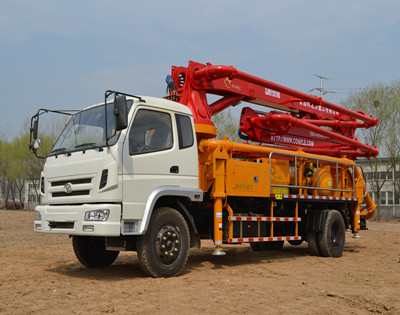

KNL5161THB25X-4M（25米时风泵车）

项目

单位

值

泵送系统Pumping system

最大理论输送量(高压/低压)Max. Theor. output(high/low pressure)

m3/h

37/63

混凝土最大出口压力(高压/低压) Max. Theor. concrete output Pressure(high/low pressure)

MPa

13/7.5

额定工作压力   Rated working pressure

MPa

32

泵送频率(高压/低压) Pumping frequency(high/low pressure)

min-1

12/21

料斗容积   Hopper capacity

L

450

上料高度 Filling height

mm

1450

液压系统型式 Hydraulic system type

开式 Open loop

分配阀形式Distribution valve

S管阀 S valve

油缸缸径×行程    Oil cylinder dia.×stroke

mm

Φ125×1650

混凝土缸径×行程Concrete cylinder dia.×stroke

mm

φ200×1650

液压油冷却Hydraulic oil cooling

风冷Air cooling

推荐塌落度 Recommended concrete slump

cm

12~23

最大骨料尺寸    Max. aggregate dimension

mm

40

臂架Placing boom

结构形式 Structure type

25-4M

最大布料高度 Placing depth

m

25

最大布料半径 Horizontal distance

m

21

最大布料深度 Placing depth

m

14.4

回转角度Slewing angle

365°

输送管直径  Pipe diameter

mm

125

末端软管长度End hose length

mm

3000

臂架最小打开高度Min. height of opening placing boom

mm

6410

支腿跨距（前×后×纵向）Outriggers span (front×rear×side)

mm

5200×4350×6088

底盘及整车Chassis and the whole machine

底盘型号Chassis model

SSF1150HJP88（时风）

轴距 Wheelbase

mm

5100

发动机型号Engine type

YZ4DB1-40

发动机最大功率 Engine power

kW/(r/min)

97kw/2600r/m

燃油箱容积Oil tank cubage

L

400

尾气排放标准Tail gas exhaust standard

国IV

整车质量  Total weight

kg

16000

整车外形尺寸(长×宽×高) Overall dimensions

mm

9520x2180x3390

其它Others

润滑方式Lubrication mode

手动液压两用同步润滑泵

液压油箱容积 Oil tank volume

L

600

控制方式Control mode

手动+遥控Manual＋remote control

压力水箱最大压力  Maximum water pressure

MPa

0.8

水箱容量  Water tank volume

L

500

混凝土管清洗方式Pipe cleaning mode

水洗/干洗Water cleaning/dry cleaning
