产品中心 >

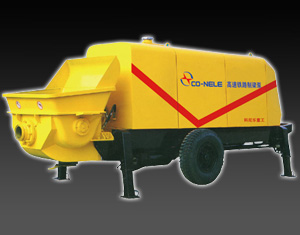

高速铁路制梁泵

产品详细介绍:

   高速铁路客运专线80%以上采用高架无渣轨道,大型混凝土箱梁预制,是客运专线最重要的工程,也是一项全新的技术课题,要求使用寿命达100年.因此,箱梁预制必须采用配比非常严格的高性能、耐久性混凝土.高性能混凝土其强度高,粘度大、流动性差、吸料困难、阻力大等特点,给泵送带来了非常大的困难,普通的混凝土输送泵很难满足泵送要求.
  青岛科尼乐集团有限公司是集科研、生产、销售、及售后服务于一体的专业研制大型建设工程机械设备的企业。为了适应高性能混凝土的泵送要求,该公司在高性能混凝土吸入性能和泵送效率方面进行了深入研究,研制开发出用于高速铁路制梁专用混凝土泵。该泵具有双动力、双系统、高压力、大排量、不堵管、保证工况等特点。相对于普通大功率混凝土泵来说,其泵送效果,输送排量大大提高。而且还降低了铁路施工单位的设备整体采购成本、设备维护成本和能源成本。
  (1)双电机、双油泵系统,功率强劲。
  针对高铁制梁用的标号高,粘度大,可泵性差等混凝土的特点。高铁专用制梁泵采用2台90kW(或110kW)电机,2台190(260)型力士乐主油泵为系统动力,保证在400米以上远距离状态下,对高性能混凝土输送排量达到50立方/小时以上。
  (2)减少对施工电网的冲击危害。
  由于电机启动时瞬时电流强度为电机本身额定电流的3倍以上,因此,132 kW以上的大功率电机,在启动时电流将对施工电网带来极大的冲击危害,甚至可造成跳闸、停电、烧坏设备等重大事故。而双电机泵在启动时,两台电机分别启动,避免瞬时大电流对施工电网强大的冲击危害,保护施工设施,保障施工顺利进行。况且在使用高压大排量泵送时,采用双泵合流,其功效无论是电机功率还是主油泵的排量都大大超过普通单动力泵。泵送可靠性大大提高。
  (3)节能性。
  双动力泵在完成高标号、高强度、耐久性制梁砼的泵送任务后,仍可用于普通混凝土的施工。此时可只起用单台电机和主泵工作即可达到普通泵的功效。另一台电机和主泵处于备用状态,可随时启用。极大的保证了施工的连续性和良好的节能性。
  (4)科学、合理、可靠的系统设计。
  能保证在远距离、高压力状态下实现大排量泵送制梁专用的强度高、粘性大C50以上标号混凝土,正是制梁专用泵与普通泵的不同之处。制梁专用泵由于采用加大油缸设计,改进液压阀组,加强型搅拌系统,独特的料斗设计,具有良好的吸料性。一级小变径、大口径输送管,良好的泵送密封性等是解决高强度混凝土泵送难题的关键。
  青岛科尼乐集团有限公司全新设计、打造的高速铁路制梁专用混凝土输送泵不但满足《混凝土泵送施工技术规程》JGS/T10-95,同时完全能满足《客运专线高性能混凝土暂行技术条件》中对混凝土泵送的要求,保证在规定时间内完成每一榀梁制作的泵送任务,青岛科尼乐集团愿为我国高速铁路建设作出自己最大贡献。

高速铁路制梁专用混凝土输送泵主要技术参数


 名称
单位
型号
HBT80-18-165S
HBT80-18-180S
HBT90-18-200S
HBT105-21-220S
整机性能
分配阀形式
S管阀
最大理论输送量
(常规/高压)
M³/h
55/80
60/80
65/90
65/105
出口压力(常规/高压)
Mpa
10/18
10/18
10/18
13/21
水平泵送(常规/高压)
m
950/1700
950/1700
950/1700
1000/1800
垂直泵送(常规/高压)
m
160/300
160/300
160/300
180/320
混凝土管径
mm
Ø125/Ø150
Ø125/Ø150
Ø125/Ø125
Ø125/Ø150
塔罗度允许范围外
cm
8-23
8-23
8-23
8-23
料斗容积
0.7
0.7
0.7
0.7
上料高度
mm
<1430
<1430
<1430
<1460
拖行速度
km/h
≤8
≤8
≤8
≤8
最大骨料粒径
mm

卵石50 碎石40


总质量
kg
6200
6500
6800
8000
总长
mm
6600
6750
总宽
mm
2160
2200
总高
mm
2300
动力系统
电机型号

Y2-280M-4+Y2-280S-4
Y2-280M-4+Y2-280M-4
Y2-280M-4+Y2-315S-4
Y-315S-4-B35+Y-315S-4-B35
电机额定功率
Kw
90+75=165
90+90=180
90+110=200
110+110=220
电机额定电压
V
380
电机转速
r/min
1480
启动方式

Y-△/软启动(选用)
液压系统
形式

开式油路
泵送油压
Mpa
32
搅拌油压
Mpa
14
搅拌转速
r/min
20-30
液压油箱容积
L
600
680
